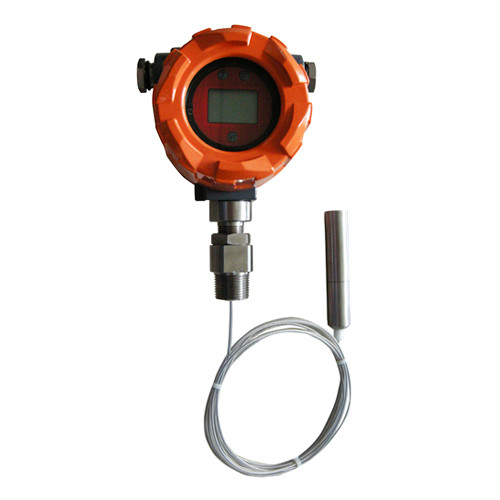

射頻導納液位計
應用領域：
廣泛應用于各種場合，飛灰、顆粒、粉體、液體、粘稠、導電、不導電的物體。產品特點：
- 1、獨特的電路設計可以使測量電路對探頭上堆積的物體
- 忽略不計并自動校正；
- 2、無電纜連接，安裝拆除方便，不影響現場工作；
- 3、采用了射頻技術和數字技術，增強了系統的可靠性；
- 4、使用壽命長，無機械磨損。
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料、更可靠、更準確、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、電容性成份、感性成份綜合而成，而“射頻”即高頻無線電波，所以射頻導納技術可以理解為用高頻無線電波測量導納。射頻導納技術與傳統電容技術的區別在于測量參量的多樣性，不但解決了連接電纜屏蔽和溫漂問題，也解決了垂直安裝的傳感器根部掛料問題。測量參量的多樣性也有力地拓展了儀表的可靠應用領域。
所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與灌壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。
|
工作電源 |
12～40VDC |
|
工作環境溫度 |
-40~70℃ |
|
探極工作（介質）溫度 |
-180℃~850℃（最高可達850℃） |
|
輸出信號 |
4-20mA |
|
響應時間： |
標準0.2秒 0.5～30秒（可調） |
|
探頭長度 |
0.1m～20m |
|
探頭材質 |
SUS304/SUS316，陶瓷，PPS, 聚四氟乙烯 |
|
失電保護 |
高低模式，現場可調 |
|
防護等級 |
IP66，可戶外安裝 |
|
連接方式 |
NPT螺紋安裝，法蘭安裝(可選) |
|
型 號 |
說 明 |
||||||
|
BL-YW800 |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
開關形式 |
B |
|
|
|
|
|
標準型 |
|
L |
纜繩型 |
||||||
|
P |
平板型 |
||||||
|
S |
分體型 |
||||||
|
檢測環境 |
N |
普通型：-40~60℃ |
|||||
|
T |
中溫型：-40~200℃ |
||||||
|
H |
高溫型：-40~800℃ |
||||||
|
K |
防腐型 |
||||||
|
工作電源 |
D |
24VDC |
|||||
|
A |
220VAC |
||||||
|
連接方式 |
G |
螺紋連接（一般為G1，G1-1/2，特殊要求需要客戶指定） |
|||||
|
F |
法蘭連接（客戶指定尺寸） |
||||||
|
探極長度 |
-XXXXX |
用戶自選，單位：mm。桿式探頭最長2.5米，纜式探頭最長20米 |
|||||
|
防爆等級 |
E |
不選則無防爆 |
|||||
